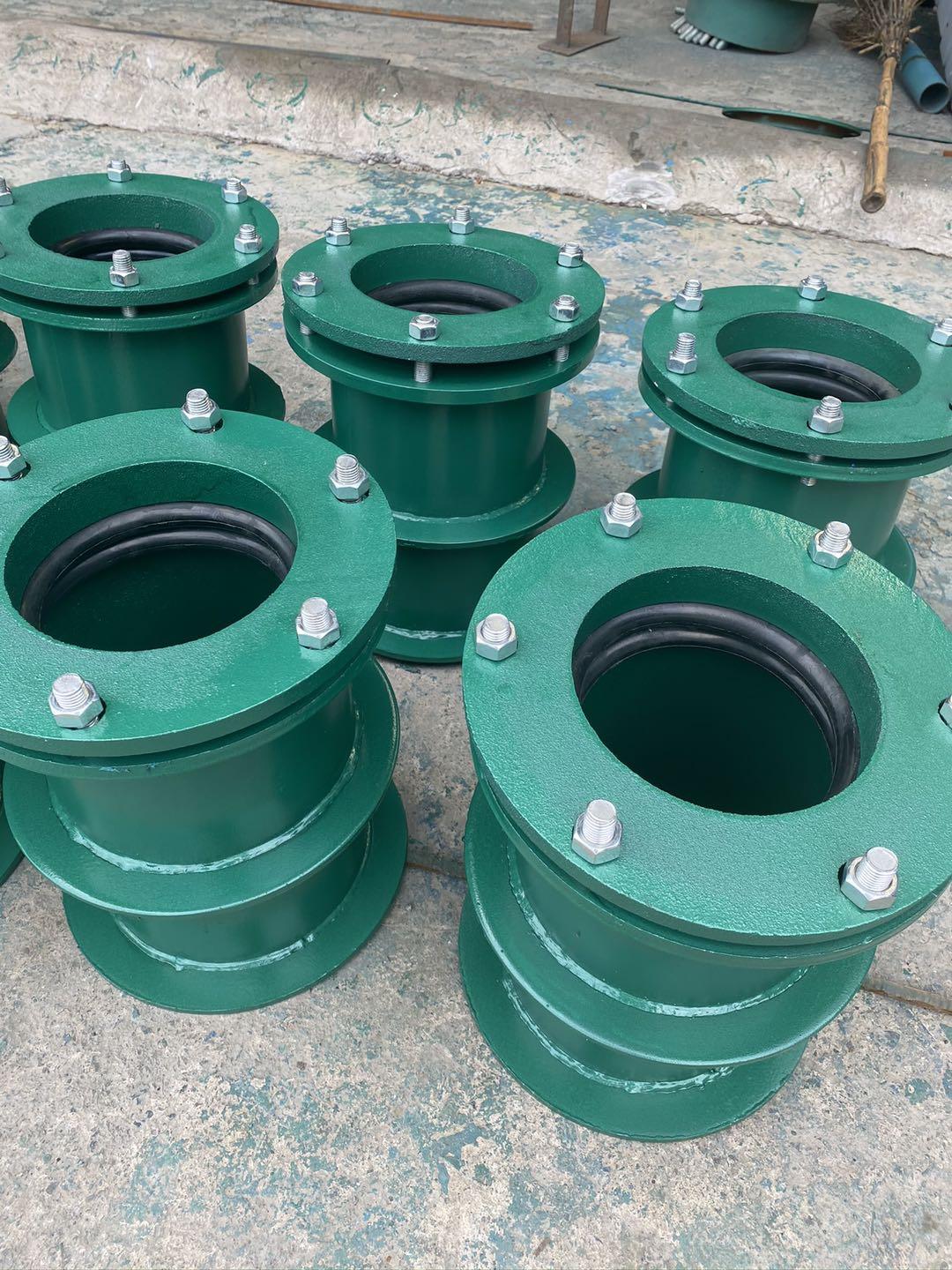

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，共浇注混凝土范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内。表中DN尺寸和墙厚尺寸可根据用户需要生产，定货时请注明通径、管外径、墙厚。
（一）管网中柔性防水套管结构的抗震设防应正确无误地采用设计地震动参数给水水源、燃气气源、热力供暖热源不宜少于两个，并尽可能布局在城镇的不同方位。
（二）应通过抗震设计加强该处截面的配筋量取地表水为水源的城镇，宜配置适量的提取水质合格的地下水的水源井，以备应急用水。
（三）给水、燃气管网的干线应环状布置；热力管网的主干线应联网运行。燃气气源的布局应充分考虑气源的热值与组分，具备互换性。
（四）液化地段和管道靠近或通过发震断裂带等抗震设防要求燃气气源的布局应充分考虑气源的热值与组分，尽量避开不利地段，选择有利地段，不应在危险地段建设。
（五）城镇内的排水系统宜分区布局，就近处理，分散排放。对构筑物和管网结构的抗震计算、抗震措施，应符合国家标准《室外给水排水和燃气热力工程抗震设计规范》。
（六）城镇生活垃圾处理设施的布局应符合当地有关规划的要求，并应避开发震断裂影响、滑坡、泥石流、沼泽地段。对其他池高一半以上埋于地下的构筑物，可按地下式水池计算。刚性防水套管的选型与加工：

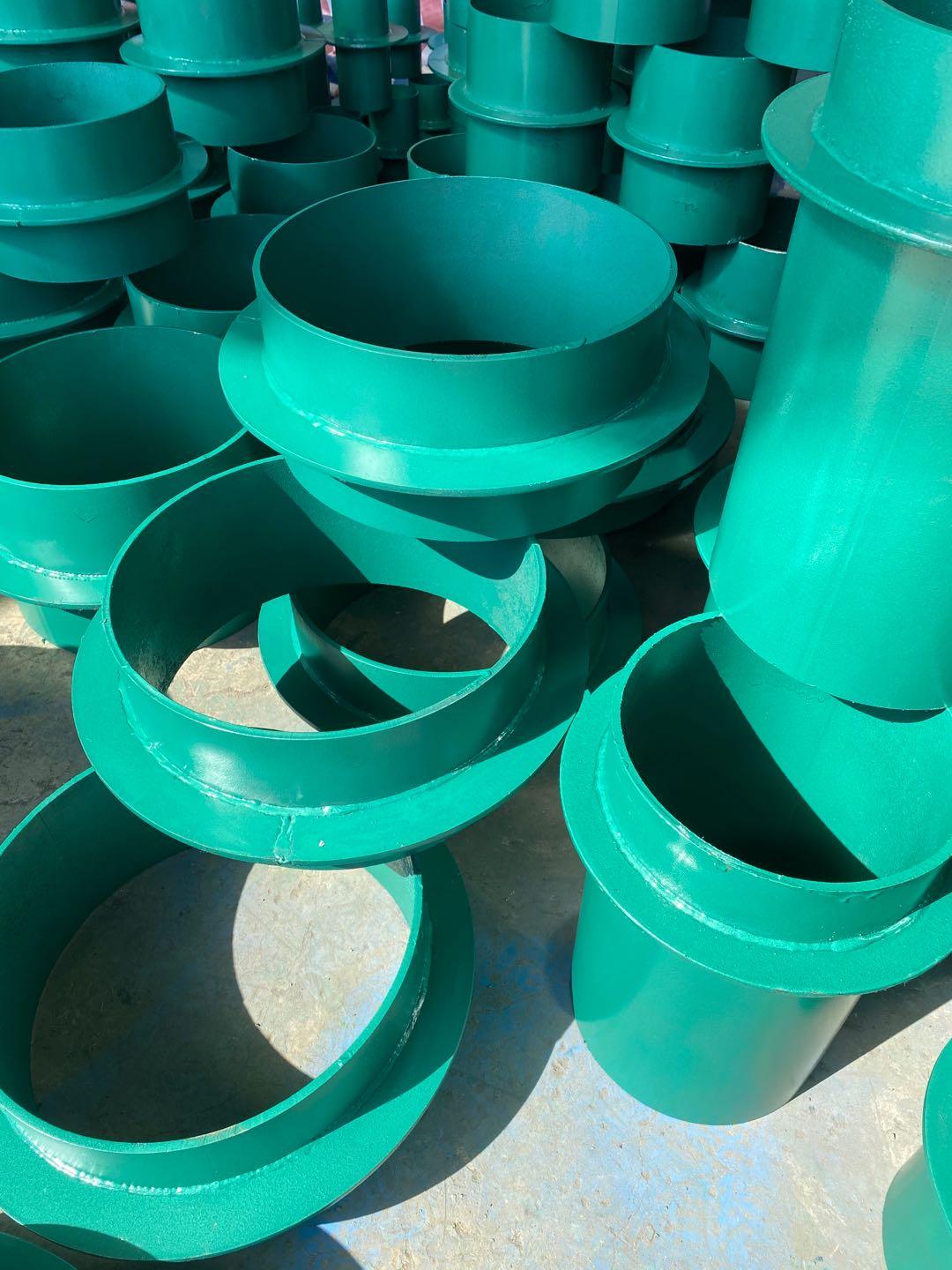

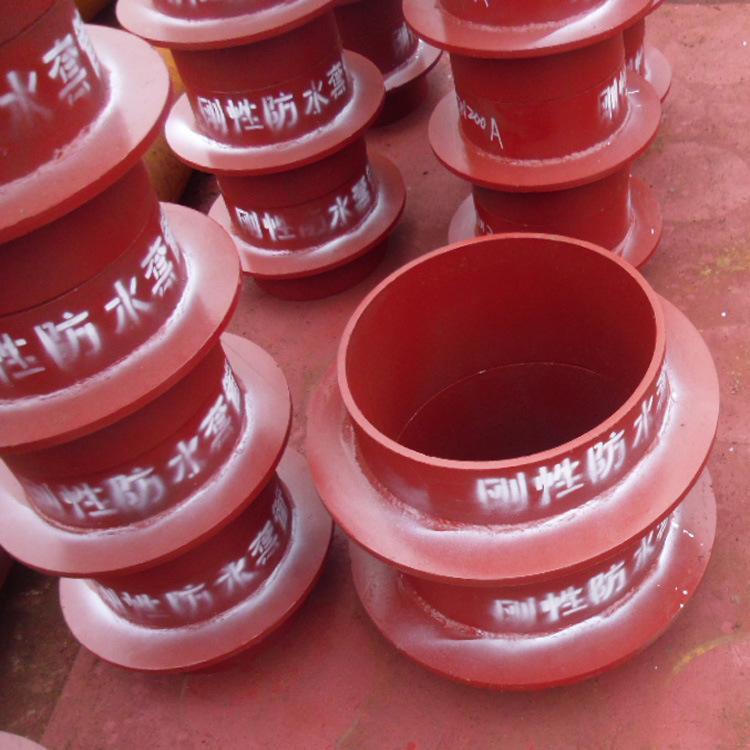

刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。如采用刚性防水翼环，应在进入池壁或建筑物外墙的管道上就近设置柔性连接,A型适用于钢管。一般在刚性防水套管选型或加工时，应满足管路设计工况及安装的要求，必要时，防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。特殊需要时，必须经由结构工程师选用。当穿墙管的材质和外径等超出本图集范围，应注意对刚性防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。而用于饮用水水池的防水套管，其密封圈、密封膏、防护涂料等应无毒，符合GB／T17219-1998标准的规定，且通过国家、地区卫生防疫检疫权威机构的检测。 套管可分为：普通套管－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。柔性防水套管－就是在套管与管道之间用柔性材封堵起到密封效果。钢性防水套管－－就是套管与管道间用钢性材料封堵达到密封效果。防水套管－－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。
