02S404防水套管圖集當中DN表示防水套管的公稱通徑,D1表示該套管的設計穿管外徑,柔性套管的外徑是D2,剛性防水套管的外徑是D3。選擇防水套管的時候排水管外徑不應大於柔性防水套管內徑。如果使用的是柔性防水套管,而排水管外徑又等於柔性套管內徑的話,也應把穿管外徑當告訴廠家,把套管內徑稍微增大一些,以便管子能順利通過。
通過此表也可以得出一個規律——多大的管子就用多大的套管。例如:公稱通徑100的管子實際外徑就是108,使用DN100的防水套管就剛好。
怎樣對比剛性防水套管和柔性防水套管:
在使用上:
①剛性防水套管使用在不需要承受管道振動和伸縮變形的建築物的牆體裡面,而且一般的適用牆厚是200mm;
②柔性防水套管主要適用在有地震要求 承受管道振動和伸縮變形 有嚴密防水要求的建築物的牆體裡面 而且一般的適用牆厚是300mm
從型號上分:
①剛性防水套管分:A型、B型、C型,A型適用與鋼管,B型適用鑄鐵管和球墨鑄鐵管;
②柔性防水套管分:A型、B型,A型用在建築物的內牆,B型用在建築物的外牆。
從防水性能上來選擇:
①剛性防水套管是鋼管外加翼環(鋼板做的環形套在鋼管上),裝于牆內(多為混凝土牆),用於一般管道穿牆,利於牆體的防水;
②柔性防水套管除了外部翼環,內部還有檔圈之類的,法蘭內絲,有成套賣的,也可自己加工,用於有減震需要的管路,如和水泵連接的管道穿牆時。也就是說,如果考慮牆體兩面的防水性能,就要選用柔性防水套管;如果僅僅是考慮管道的穿牆,而不考慮穿牆后,牆體兩面的防水性能以及管道的位移變形,就可以選用剛性防水套管。
從結構上:

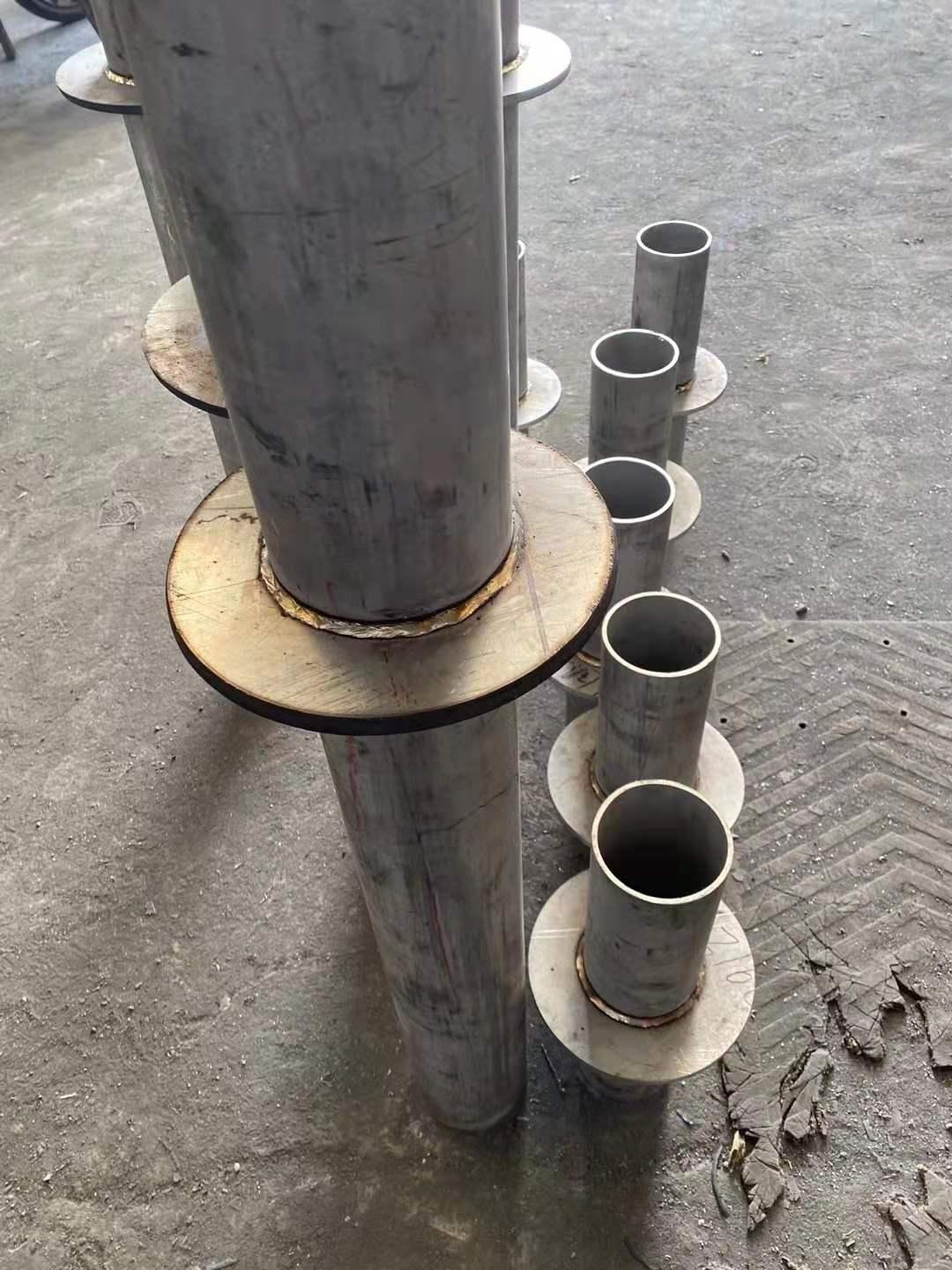

①剛性防水套管是用鋼管外面焊上一道止水翼環;

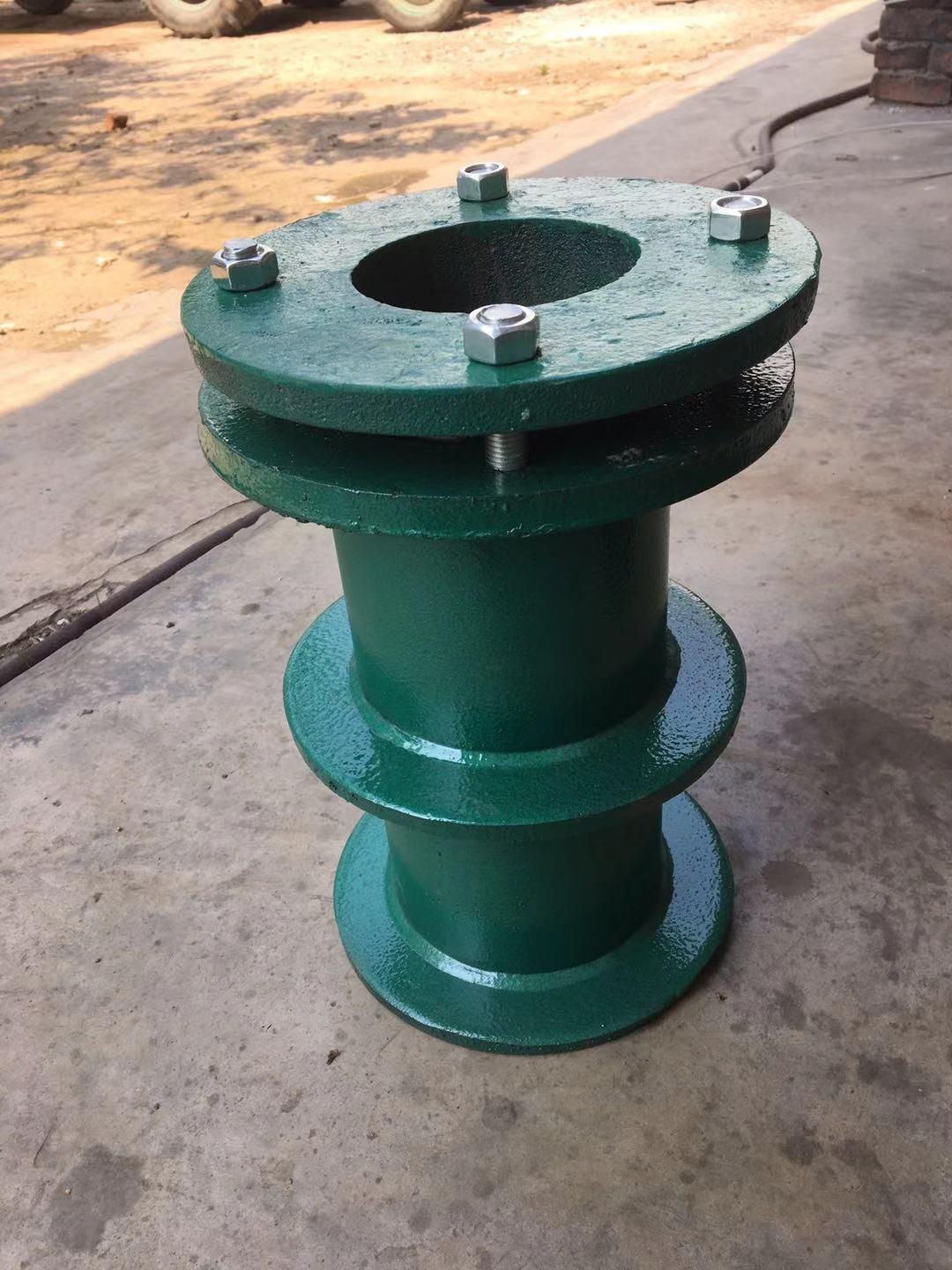

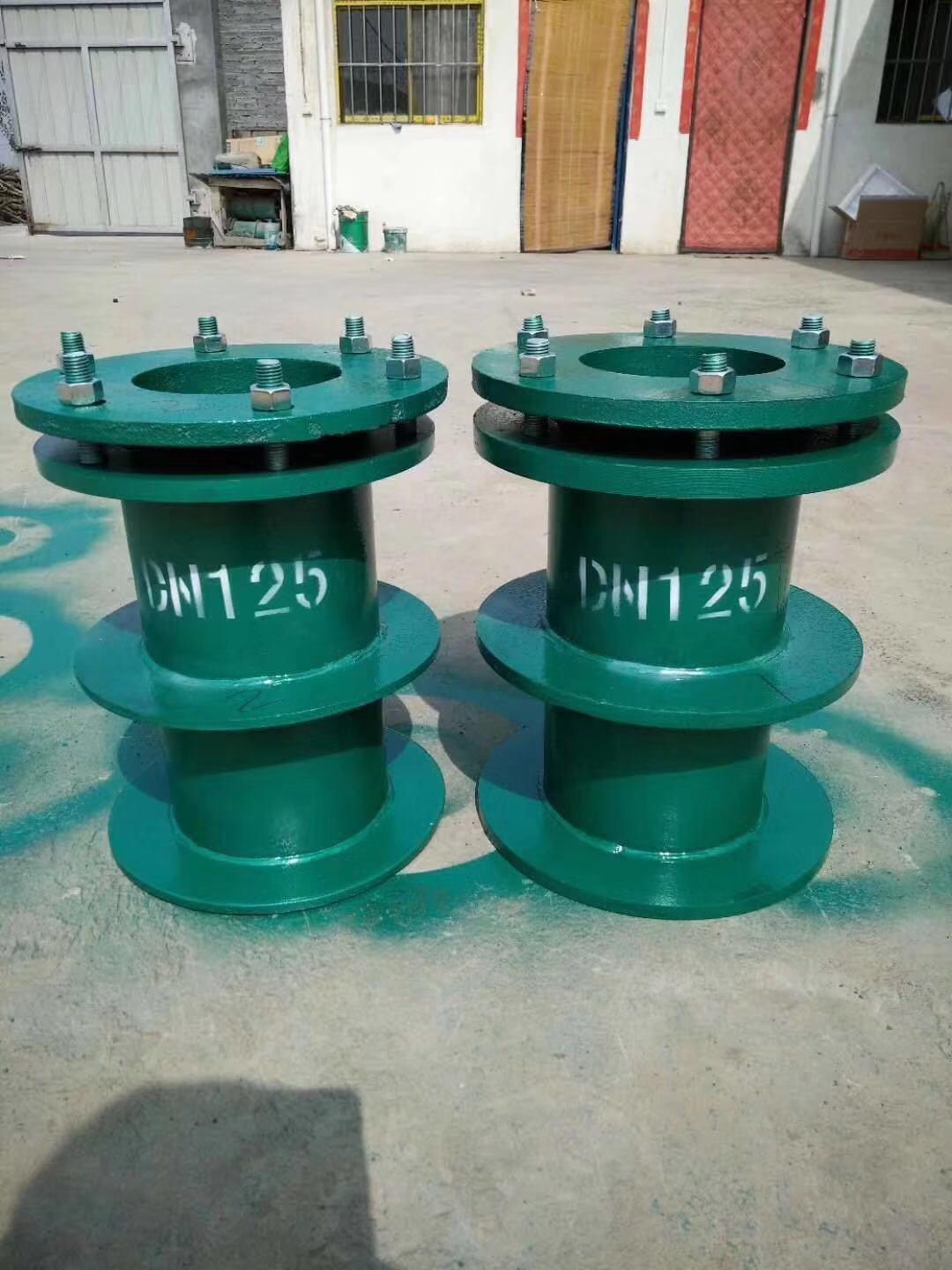

②柔性防水套管是鋼管外面焊上3道翼環,一面有4個螺絲扣,裡面焊一個擋片,加上一個膠圈,外面再做一道法蘭盤,加4個雙面螺栓,頭上焊一道鋼管,把管道安上以後,把法蘭安上,把螺絲緊固,越緊膠圈越大,越不漏水,一般在防水要求比較高的地方用,比如水池出水口。
外觀看:
①剛性防水套管只是由鋼制套管和翼環組成,結構簡單;
②柔性防水套管主要由:法蘭套管、密封圈、法蘭壓盤、翼環、螺栓、螺母組成,結構複雜。
